Lato, sam bojler, a kocioł się przegrzewa albo woda jest zimna? W tym artykule wyjaśniamy, jak w sterowniku ecoMAX ustawić tryb LATO, priorytet CWU, dezynfekcję i pompę cyrkulacyjną. Pokazujemy też, jak w trybie ręcznym sprawdzić pompy, wentylator, podajnik i zapalarkę oraz jak sterownik rozpoznaje, że palnik się rozpalił.

Instrukcje i poprzednie części serii

• 📄 Instrukcja ecoMAX860 TOUCH ST4 (PDF)
• 📄 Instrukcja ecoMAX920P1-K TOUCH (PDF)
• 📘 Część 1: ecoMAX – ustawienia kotła, CWU i zaworu
• 📘 Część 2: Alarmy ecoMAX 01–08 i jak je usunąć
• 📘 ecoMAX TOUCH – histereza

Tryb LATO w ecoMAX – jak włączyć i jak działa

W trybie LATO kocioł grzeje tylko bojler (CWU). Pompa CO i obiegi mieszaczy nie pracują, więc grzejniki pozostają zimne.

1. Wejdź w Menu → Lato/Zima → Tryb LATO.
2. Wybierz Lato, żeby włączyć tryb na stałe, albo Zima, żeby wrócić do normalnego grzania.
3. Jeśli masz czujnik pogodowy, możesz wybrać Auto. Ustaw wtedy Temperaturę włączenia trybu LATO (temperatura zewnętrzna, powyżej której włącza się lato) i Temperaturę wyłączenia trybu LATO (poniżej której wraca grzanie domu).

⚠️ Instrukcja zabrania włączania trybu LATO przy odłączonej lub uszkodzonej pompie CWU. Kocioł nie miałby wtedy gdzie oddać ciepła i by się przegrzał.

💡 Jeśli kocioł pracuje bez bufora, w trybie LATO producent zaleca przełączenie regulacji na tryb Standardowy (Ustawienia kotła → Tryb regulacji) zamiast Fuzzy Logic.

Latem grzejniki gorące albo kocioł się przegrzewa

Po nagrzaniu bojlera pompa CWU staje, a kocioł nadal ma w sobie dużo ciepła. W trybie LATO pompa CO jest wyłączona, więc temperatura kotła może rosnąć. Służy do tego parametr serwisowy Wydłużenie pracy pompy CWU: po nagrzaniu bojlera pompa pracuje jeszcze przez ustawiony czas i chłodzi kocioł. Jeśli latem kocioł się przegrzewa, zwiększ tę wartość. Jeśli z kolei pompa CWU pracuje nawet przy nagrzanym bojlerze, ustaw ją na 0.

Sprawdź też, czy temperatura zadana CWU nie jest wyższa od temperatury kotła. To typowa przyczyna przegrzewania i dziwnych zmian temperatury zadanej. Jak dobrać temperaturę kotła, opisaliśmy w artykule jaka powinna być temperatura kotła.

Priorytet CWU – kiedy włączyć, a kiedy nie

Ustawienie znajdziesz w Menu → Ustawienia CWU → Tryb pracy pompy CWU:

• Priorytet – na czas ładowania bojlera pompa CO staje, a całe ciepło idzie do wody. Woda grzeje się szybciej, ale w tym czasie dom się nie dogrzewa.
• Bez priorytetu – pompa CO i CWU pracują jednocześnie. Bojler ładuje się dłużej, ale grzejniki nie stygną.
• Wyłączony – bojler w ogóle się nie ładuje. Sprawdź tę opcję, jeśli woda jest zimna, a pompa CWU nigdy nie rusza.

Przy priorytecie długie ładowanie bojlera może wychłodzić dom. Zapobiega temu parametr serwisowy Postój pompy CO podczas ładowania CWU: po upływie ustawionego czasu pompa CO na chwilę (30 sekund) się włącza, nawet w trakcie ładowania bojlera. Priorytet CWU blokuje też otwieranie zaworu mieszającego, więc jeśli mieszacz „nie reaguje”, sprawdź najpierw, czy właśnie nie ładuje się bojler.

Temperatura i histereza CWU

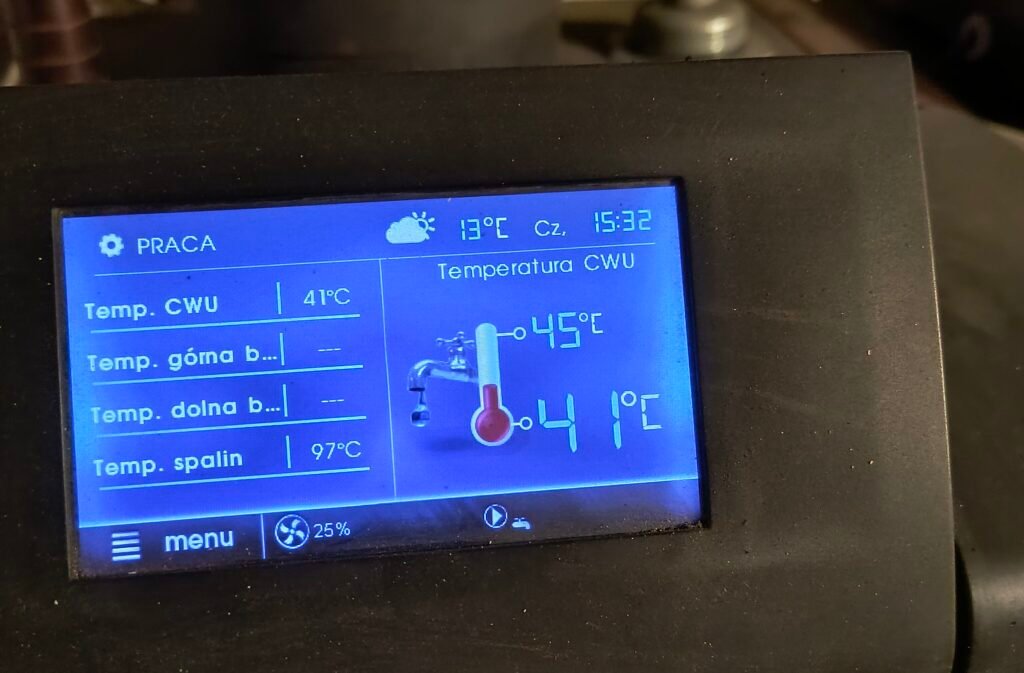

Temperaturę ustawiasz w Ustawienia CWU → Temperatura zadana CWU. Zalecane minimum to 55°C. Pompa CWU rusza, gdy woda spadnie poniżej temperatury zadanej minus histereza zasobnika CWU. Przykład: przy zadanej 55°C i histerezie 5°C pompa włączy się, gdy woda ostygnie do 50°C. Mała histereza oznacza częstsze, ale krótsze ładowanie. Szczegóły w artykule histereza w ecoMAX TOUCH.

Na czas ładowania bojlera ecoMAX sam podnosi temperaturę zadaną kotła o wartość parametru Podwyższenie temp. kotła od CWU i mieszacza. Ma to sens, bo żeby nagrzać wodę do 55°C, kocioł musi być wyraźnie cieplejszy. Zimna woda mimo gorącego kotła? Zobacz: piec nie grzeje wody w bojlerze.

Dezynfekcja CWU i pompa cyrkulacyjna

Dezynfekcja (Ustawienia CWU → Dezynfekcja CWU) raz w tygodniu, z niedzieli na poniedziałek o 2:00, nagrzewa bojler do 70°C i trzyma tę temperaturę przez 10 minut. Zabija to bakterie, m.in. Legionellę. ⚠️ Uprzedź domowników, bo w tym czasie z kranu może lecieć bardzo gorąca woda. Nie włączaj dezynfekcji, gdy obsługa CWU jest wyłączona.

Pompa cyrkulacyjna pracuje cyklicznie. Producent zaleca czas pracy 60–120 sekund i czas postoju 15–40 minut. Parametr Temperatura startu pompy cyrkulacyjnej sprawia, że pompa nie rusza, gdy bojler jest zimny, więc nie przepycha zimnej wody po rurach. Godziny pracy cyrkulacji ogranicza się przez obniżenia nocne pompy cyrkulacyjnej, bo w nocy zwykle nie jest potrzebna.

W instalacjach z buforem parametr Źródło CWU pozwala wybrać, czy bojler ładuje się z kotła, czy z bufora.

Test modułów w trybie ręcznym – jak wejść i co sprawdzić

Sterowanie ręczne pozwala osobno włączyć każde urządzenie i sprawdzić, czy działa. Wejście nie jest oczywiste, bo menu sterowania ręcznego jest dostępne tylko przy wyłączonym kotle.

Jak wejść w sterowanie ręczne

1. Sposób standardowy: Menu → przycisk zasilania. Kocioł przejdzie przez WYGASZANIE, co może potrwać. Gdy pojawi się napis „Kocioł wyłączony”, wejdź w Menu → Sterowanie ręczne.
2. Sposób praktyczny (szybszy): zrestartuj sterownik, czyli wyłącz i włącz zasilanie. Zaraz po uruchomieniu, zanim kocioł wróci do pracy, wejdź w Menu → Sterowanie ręczne. Jeśli opcja jest niedostępna, użyj sposobu standardowego.

Co sprawdzić w trybie ręcznym

⚠️ Producent ostrzega, że długie włączenie wentylatora, podajnika czy zapalarki może być niebezpieczne. Zapalarkę włączaj tylko na chwilę, bo dłuższe grzanie bez nadmuchu ją uszkodzi. Po teście wszystko przełącz na OFF.

Rozpalanie w trybie ręcznym krok po kroku

Palnik pelletowy z zapalarką (np. KIPI), gdy automatyczne rozpalanie nie wychodzi i chcesz sprawdzić, na którym etapie jest problem:

1. Wyczyść palnik z popiołu.
2. W sterowaniu ręcznym włącz Podajnik na kilka sekund, żeby na palniku pojawiła się niewielka porcja pelletu, i wyłącz go.
3. Włącz Zapalarkę i obserwuj, czy pellet zaczyna się tlić.
4. Gdy pojawi się dym, włącz Wentylator, żeby rozdmuchać żar w płomień.
5. Po pojawieniu się płomienia od razu wyłącz zapalarkę, potem wentylator. Wyjdź ze sterowania ręcznego i włącz kocioł.

Jeśli pellet się nie tli, problemem jest zapalarka. Jeśli płomień jest, a kocioł mimo to zgłasza nieudane rozpalenie, winny jest czujnik płomienia (opis niżej). Kocioł retortowy na ekogroszek rozpala się ręcznie podpałką. Procedurę opisaliśmy w części 1 serii.

Jak ecoMAX rozpoznaje, że palnik się rozpalił? Fotodioda i temperatura spalin

W połączeniu z palnikiem KIPI sterownik ecoMAX920 wykrywa płomień optycznym czujnikiem jasności płomienia, czyli fotodiodą. Czujnik „patrzy” na palenisko i mierzy jasność w procentach. Parametr serwisowy Detekcja płomienia określa próg jasności, powyżej którego sterownik uznaje palenisko za rozpalone i przechodzi z ROZPALANIA do PRACY.

Ten sam czujnik służy też do wykrywania braku paliwa (spadek jasności na dłużej niż Czas detekcji braku paliwa uruchamia ponowne rozpalanie) oraz końca wygaszania. Aktualny odczyt sprawdzisz w Menu → Informacje → Płomień.

• Zakopcona fotodioda pokazuje za niską jasność. Sterownik nie widzi płomienia, który się pali, i zgłasza nieudane rozpalenie albo brak paliwa. Wyczyść okienko czujnika.
• Zamienione przewody fotodiody (SYG+ i GND−) nie uszkodzą sterownika, ale wykrywanie płomienia będzie błędne.

Temperatura spalin jest mierzona osobnym czujnikiem CT2S w czopuchu. W tym układzie służy ona tylko do podglądu i nie decyduje o wykryciu płomienia. Czujnik montuje się tak, żeby spaliny w jego miejscu nie przekraczały 220°C. Uwaga: otwarcie dolnych drzwiczek kotła może podnieść temperaturę spalin ponad wytrzymałość czujnika i go przepalić. Inaczej jest w wielu sterownikach do kotłów na ekogroszek bez fotodiody: tam rozpalenie rozpoznaje się właśnie po wzroście temperatury spalin. Więcej o spalinach: czyszczenie czopucha i temperatura spalin.

Ile opału zużywa kocioł latem? Licznik podajnika i Metrigo

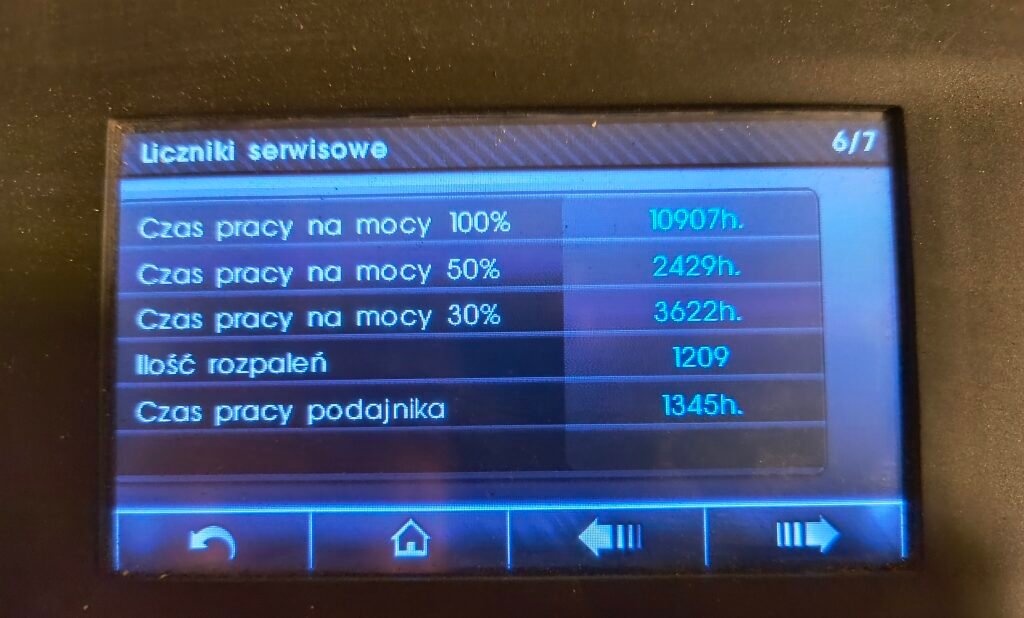

Latem kocioł grzeje tylko wodę, więc spalanie powinno wyraźnie spaść. W wielu wersjach oprogramowania ecoMAX w menu Informacje widać czas pracy podajnika. Metrigo.pl jest dopasowane do takich odczytów. Zapisujesz stan licznika podajnika jak licznik gazu czy wody, a program wylicza zużycie. Zobaczysz, ile kosztuje Cię ciepła woda latem i czy zmiany nastaw CWU dały oszczędność.

Często zadawane pytania (FAQ) ecoMAX tryb LATO

Jak włączyć tryb lato w ecoMAX? Menu → Lato/Zima → Tryb LATO → Lato. Z czujnikiem pogodowym możesz wybrać Auto i ustawić temperatury włączenia oraz wyłączenia trybu LATO.

Dlaczego latem kocioł z ecoMAX się przegrzewa? Po nagrzaniu bojlera nie ma odbioru ciepła. Zwiększ parametr Wydłużenie pracy pompy CWU i sprawdź, czy temperatura CWU nie jest wyższa od temperatury kotła.

Jak wejść w sterowanie ręczne ecoMAX? Wyłącz kocioł i poczekaj na napis „Kocioł wyłączony” albo zrestartuj sterownik. Potem wejdź w Menu → Sterowanie ręczne.

Jak ecoMAX wykrywa płomień? Z palnikiem KIPI wykrywa go fotodioda, czyli optyczny czujnik jasności płomienia. Po przekroczeniu progu „Detekcja płomienia” sterownik uznaje palenisko za rozpalone. Czujnik spalin służy tu tylko do podglądu.

Czy włączać priorytet CWU? Priorytet szybciej grzeje wodę, ale zatrzymuje na ten czas pompę CO. Jeśli dom stygnie przy ładowaniu bojlera, wybierz „Bez priorytetu” albo ustaw postój pompy CO podczas ładowania CWU.

Na czym polega dezynfekcja CWU w ecoMAX? Raz w tygodniu, z niedzieli na poniedziałek o 2:00, sterownik nagrzewa bojler do 70°C na 10 minut, żeby zabić bakterie. Uprzedź domowników o ryzyku poparzenia.
