Ekran producenta w kotłach Defro, SAS, Kamen i innych ze sterownikami TECH to widok serwisowy, w którym tylko podglądasz parametry pracy kotła, więc nie da się w nim niczego zepsuć. W sterownikach TECH, którymi sterowane są kotły Defro, SAS i Kamen, ekran producenta otwiera najczęściej kod 2902. Nie myl go z menu serwis (kod 5162), w którym parametry już się zmienia.

Poniżej wyjaśniam, co pokazuje ekran producenta, jak czytać jego parametry, jakie kody dostępu spotyka się w sterownikach TECH i czym różni się on od menu serwis. Instrukcję sterownika Defro K1Pv4 pobierzesz w PDF, a opis menu serwis i PID znajdziesz w artykule PID w kotle Defro i TECH – tajemnica serwisantów.

Zmiany w sterownikach

Warto zaznaczyć, że sterowniki nieustannie ewoluują. Różne wersje oprogramowania w obrębie samej marki Defro mogą wyświetlać dodatkowe parametry, zależnie od tego, czy kocioł obsługuje algorytm PID, czy pracuje w trybie dwustanowym. Każda generacja sterownika wnosi nowe funkcje diagnostyczne, które pozwalają nam jeszcze precyzyjniej „chirurgicznie” ustawić spalanie pod konkretny komin i rodzaj paliwa.

Kody dostępu: ekran producenta, menu serwis i menu instalatora

Ekran producenta, menu serwis i menu instalatora to trzy różne miejsca w sterowniku, otwierane różnymi kodami. W sterownikach TECH stosowanych w kotłach Defro, SAS i Kamen ekran producenta i menu serwis są chronione kodami, a menu instalatora (menu ustawień) jest dostępne bez kodu:

Kody 2902 i 5162 są powszechnie podawane m.in. na Forum o ogrzewaniu. W instrukcji sterownika K1Pv4 producent zaznacza tylko, że ekran producenta jest przeznaczony dla instalatorów i otwiera się po wpisaniu kodu zabezpieczającego.

Kody alternatywne: 2102, 5163 i 5164

W niektórych wersjach oprogramowania lub w innych sterownikach użytkownicy podają dodatkowe kody:

• 2102 – alternatywny kod do ekranu producenta w niektórych wersjach oprogramowania,
• 5163 – w opisach użytkowników ustawienia wentylatora (na forum opisywany też jako kod serwisowy sterownika Defro Air / ST-340 V2, gdzie pozwala zmienić m.in. tryb antyzamarzania),
• 5164 – w opisach użytkowników ustawienia mocy kotła.

Uwaga: kody 2102, 5163 i 5164 pochodzą z wpisów użytkowników (Forum o ogrzewaniu, grupa o ogrzewaniu na pellet), a nie z instrukcji producenta. Traktuj je jako kody do sprawdzenia: ich działanie zależy od modelu sterownika i wersji oprogramowania, a w innych sterownikach mogą oznaczać zupełnie co innego.

Ekran producenta a menu serwis: nie myl ich

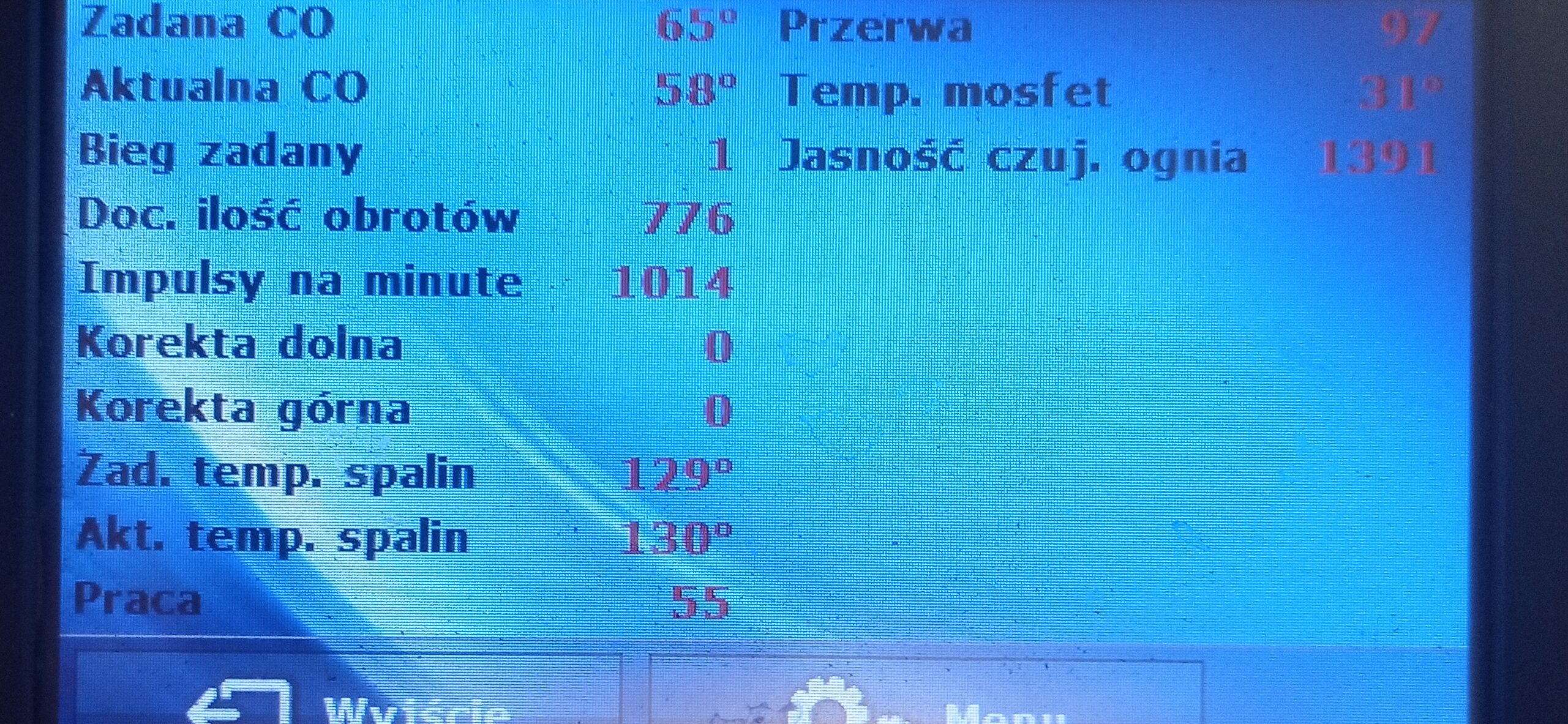

Ekran producenta służy do diagnostyki. Pokazuje temperatury, obroty wentylatora, jasność czujnika ognia, moc chwilową i licznik rozpaleń. To tylko podgląd, więc możesz go bezpiecznie oglądać i fotografować, żeby ocenić pracę kotła albo przesłać zdjęcie do konsultacji.

Zmiany robi się w menu serwis. Tam parametry już się zmienia, a nieumiejętna zmiana „twardych” nastaw może wpłynąć na bezpieczną pracę kotła i gwarancję. Opis menu serwis i PID: tajemnica serwisantów Defro i TECH.

Wyjaśnienie pojęć: Co naprawdę mówi do Ciebie Twój kocioł?

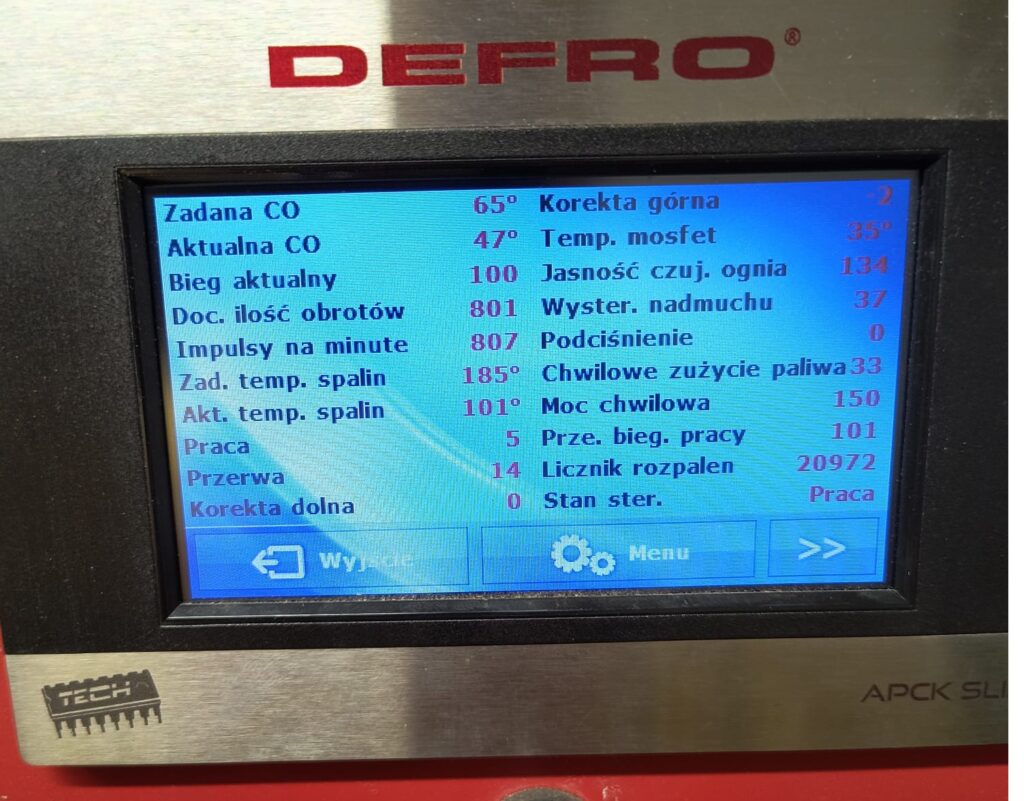

Oto co oznaczają poszczególne parametry, które widzisz na nagraniu:

• Zadana CO (65°) – Cel, do którego dąży nasz kocioł, czyli temperatura wody w obiegu grzejnikowym lub podłogowym. 🎯
• Aktualna CO (47°) – Bieżąca temperatura wody; tutaj wyraźnie widać, że kocioł jest w fazie intensywnego dogrzewania. 📈
• Bieg aktualny (100) – Kocioł idzie pełną parą! To informacja, że system pracuje obecnie z maksymalną mocą, aby jak najszybciej osiągnąć zadaną temperaturę. 💪
• Doc. ilość obrotów (801) vs Impulsy na minutę (807) – Sterownik wyliczył, że potrzebuje 801 obrotów wentylatora, a czujnik Halla raportuje realne 807 obrotów. Ta minimalna różnica pokazuje, jak precyzyjnie nasza instalacja monitoruje pracę wentylatora! 🔄
• Zad. temp. spalin (185°) – To bardzo ważny „kaganiec” bezpieczeństwa. Jeśli spaliny dobiją do tej wartości, kocioł natychmiast zwolni, żeby nie przegrzewać komina i nie puszczać Twoich pieniędzy w powietrze. 🛑
• Akt. temp. spalin (101°) – KLUCZOWY PARAMETR! Dla nas to najważniejsza dana. Wartość spalin oraz szybkość ich wzrostu lub spadania decyduje o tym, czy korekty, które wprowadziliśmy w regulacji, są poprawne. 🌡️
• Praca (5) / Przerwa (14) – Serce rytmu spalania. Precyzyjne 5 sekund podawania na 14 sekund odpoczynku pozwala na stabilne budowanie kopczyka na palniku. ⏱️
• Korekta dolna/górna – Nasze główne narzędzie pracy, dzięki któremu dopieszczamy nadmuch pod konkretną kaloryczność Twojego opału. 🛠️
• Temp. mosfet (35°) – Temperatura kluczowego tranzystora na płycie głównej. Jeśli ten parametr rośnie zbyt mocno, wiemy, że elektronika jest przeciążona. Tutaj wszystko jest w normie! 🧠
• Jasność czuj. ognia (134) – Oko sterownika (fotokomórka) monitoruje intensywność płomienia. Im wyższa i stabilniejsza liczba, tym lepsza jakość spalania. 🔥
• Wyster. nadmuchu (37) – Procentowy sygnał sterujący, który mówi nam, na ile sterownik „otwiera przepustnicę” mocy wentylatora. 🌬️
• Podciśnienie (0) – Parametr monitorujący ciąg kominowy. W tym modelu akurat nieaktywny, ale w nowoczesnych systemach to strażnik czystych płuc Twojego kotła. 💨
• Chwilowe zużycie paliwa (33) – Matematyczna estymacja tego, ile „je” kocioł w tej konkretnej minucie. 🍪
• Moc chwilowa (150) – Jak mocno w skali od 1 do 200 obciążone jest urządzenie w danej chwili. ⚡
• Licznik rozpaleń (20972) – Prawdziwy „przebieg” Twojego urządzenia. Ten kocioł wykonał już ogromną pracę, co widać po liczbie cykli! 🚗
• Stan ster. (Praca) – Jasny komunikat, że system realizuje główny proces spalania i dba o Twój komfort. ✅

Zrozumienie danych z ekranu producenta to klucz do realnych oszczędności. Przyjrzyjmy się szczegółowej analizie parametrów, które widzisz na wyświetlaczu:

Zadana i Aktualna CO to absolutny fundament. Temperatura zadana to cel, jaki wyznaczył użytkownik lub automatyka pogodowa. Temperatura aktualna to rzeczywisty stan wody w kotle. Jeśli różnica między nimi jest duża, a kocioł pracuje na pełnej mocy, musimy analizować kolejne parametry, by dowiedzieć się, dlaczego urządzenie nie może osiągnąć celu.

Bieg aktualny wyświetlany jest zazwyczaj w skali od 1 do 100. Pokazuje on, z jaką intensywnością algorytm sterujący próbuje dogrzać układ w danym momencie. To tutaj widzimy, czy kocioł „męczy się” na najwyższych obrotach, czy spokojnie moduluje mocą.

Moc chwilowa (wyświetlana np. jako liczba 135) to parametr, który często budzi zdziwienie użytkowników. Wartość 135 oznacza w rzeczywistości moc 13,5 kW. Sterownik wylicza tę wartość matematycznie na podstawie dwóch zmiennych wprowadzonych w menu: wydajności podajnika (ile gramów paliwa podajnik podaje w ciągu minuty pracy ciągłej) oraz kaloryczności opału. Jeśli te dane są błędne – np. wpisałeś kaloryczność 28 MJ, a palisz słabej jakości miałem – kocioł będzie „oszukiwał” w statystykach, a Ty nie będziesz wiedział, ile faktycznie spalasz.

Zadana i Aktualna temp. spalin to nasza najważniejsza wyrocznia. Zadana temperatura spalin pełni funkcję „kagańca” i tarczy ochronnej. Każdy sterownik ma w menu serwisowym ustawiony alarm temperatury spalin. Gdy aktualna temperatura zbliża się do tej wartości, kocioł drastycznie ogranicza moc nadmuchu i podawanie paliwa. Ma to na celu ochronę komina i zapobieganie marnowaniu energii. Jednak w domach słabo ocieplonych, o dużym zapotrzebowaniu na ciepło, zbyt nisko ustawiony alarm spalin może sprawić, że kotłowi „zabraknie siły ognia”. Kocioł będzie sztucznie duszony przez sterownik i nigdy nie dogrzeje domu, mimo że w palenisku drzemie jeszcze potencjał.

Impulsy na minutę to bezpośredni odczyt z wentylatora. Dzięki nim wiemy, czy mechanizm fizycznie się obraca. Z kolei Jasność czujnika ognia informuje o intensywności płomienia. Jest to kluczowe zwłaszcza w kotłach pelletowych – jeśli wartość ta spada mimo huczącego ognia, oznacza to, że fotokomórka jest zabrudzona sadzą i kocioł może za chwilę zgłosić błąd „brak ognia”.

Licznik rozpaleń to statystyka, która obnaża błędy w doborze kotła. Jeśli po roku pracy licznik wskazuje tysiące cykli, oznacza to, że kocioł jest zbyt duży do Twojego domu i zamiast modulować mocą, ciągle się wygasza i rozpala od nowa, co drastycznie skraca żywotność zapalarki i zwiększa zużycie paliwa.

Dlaczego temperatura spalin może być zbyt niska?

Niska temperatura spalin nie zawsze oznacza sukces. O ile cieszymy się, gdy kocioł oddaje ciepło do wody, o tyle zbyt niska temperatura (np. poniżej 80-90 StC przy pełnej pracy) może wynikać z:

• Zalewania palnika: Podajnik podaje zbyt dużo paliwa, którego wentylator nie nadąża spalać. Tworzy się kopiec czarnego węgla, który tłumi temperaturę.
• Nadmiaru powietrza: Zbyt mocny nadmuch potrafi dosłownie wychłodzić płomień i wymiennik od środka, „wywiewając” ciepło zanim zdąży ono ogrzać wodę.
• Zanieczyszczenia wymiennika: Sadza działa jak izolator. Jeśli kocioł jest brudny, ogień może być gorący, ale temperatura spalin za wymiennikiem będzie niska, bo ciepło nie przenika do wody.

Tajemnica obrotów wentylatora: Magia czujnika Halla

Sterownik nie zgaduje prędkości wentylatora na podstawie napięcia. Wykorzystuje do tego czujnik Halla (hallotron) oraz mały magnes na osi silnika. Każdy obrót to impuls elektryczny wysyłany do procesora.

W menu serwis ustawiamy zadane Obroty Minimalne i Maksymalne. To kluczowy moment naszej pracy podczas regulacji. Obroty minimalne muszą być takie, by silnik stabilnie pracował i nie buczał, a obroty maksymalne stanowią granicę wydajności, której kocioł nie przekroczy nawet przy 100% obciążenia. Dopasowujemy te widełki indywidualnie do ciągu kominowego w Twoim domu – to jedyna droga do stabilnego spalania.

SAS vs Defro: Różnice w ekranach

Mimo że oba systemy służą do tego samego, SAS ma swoją specyfikę. Ekran producenta w SAS jest skonstruowany inaczej, z innym układem graficznym i priorytetami parametrów. SAS często kładzie większy nacisk na modulację dawkowania opału i przepływu powietrza. W SAS mocno różnią się od siebie wyświetlane parametry pomiędzy modelami kotłów. Dokładny opis różnic oraz mapowanie funkcji ekranu producenta marki SAS opisaliśmy szczegółowo na kolejnej podstronie naszego serwisu – zapraszamy do lektury technicznego porównania.

Kamen i inne kotły ze sterownikami TECH. Kotły Kamen również sterowane są często sterownikami TECH, więc ekran producenta wygląda i działa podobnie jak w Defro, ale układ parametrów zależy od modelu i wersji oprogramowania.

Nowoczesne zarządzanie z METRIGO.pl

Regulacja to początek, ale prawdziwe oszczędności buduje się przez monitoring. Zachęcamy do korzystania z platformy METRIGO.pl. To rewolucyjne narzędzie do kontroli mediów w domu. METRIGO jako jedyna aplikacja na rynku kontroluje zyski z fotowoltaiki (PV), pozwalając realnie zarządzać autokonsumpcją i oszczędnościami, czego nie robi żadna inna aplikacja. Pomoże Ci kontrolować zużycie opału, wody i prądu w jednym przejrzystym panelu.

Chcesz zobaczyć, jak to wygląda w praktyce? Zapraszamy do subskrypcji naszego kanału na YouTube: @mojpiecpl. Znajdziesz tam filmy z ustawieniami, testy palników i praktyczne porady, jak wycisnąć z Twojego kotła maksimum sprawności.
