Korekta wentylatora Defro, SAS, Ogniwo – jak ustawić nadmuch?

Reklamy

Prawidłowy proces spalania ekogroszku lub pelletu w kotle z automatycznym podajnikiem zależy w głównej mierze od odpowiedniej ilości dostarczanego powietrza. Gdy kocioł pracuje w trybie automatycznym (PID lub eCoal), sterownik sam dobiera moc nadmuchu. Często jednak parametry paliwa wymagają ingerencji użytkownika. Zamiast od razu zmieniać zaawansowane parametry serwisowe, warto wykorzystać funkcję korekta wentylatora Defro, SAS, Ogniwo i Kamen. Pozwala ona szybko wyeliminować spieki oraz problem niedopalonego węgla.

Po co zmieniać nastawy korekty wentylatora?

Jeżeli kocioł pracuje z włączonym PID lub w trybie retortowy-eCoal (Ogniwo), a węgiel nie spala się prawidłowo, trzeba poprawić proces spalania ekogroszku (dotyczy to również pelletu). Jednym z narzędzi dostępnych dla każdego jest korekta pracy wentylatora, która ma kluczowy wpływ na pracę pieca. Powstają spieki? Węgiel się nie dopala? Temperatura kotła mocno spada po dogrzaniu? Takie problemy w pracy pieca można próbować rozwiązać przez korygowanie pracy wentylatora.

Skrót w filmie na YouTube

Kiedy dostępna jest funkcja korekty nadmuchu Defro czy SAS?

Opcja korekty pracy wentylatora dostępna jest w kotłach pracujących w automatycznym trybie algorytmicznym:

• W sterownikach marki TECH (montowanych m.in. w kotłach DEFRO, SAS, KAMEN) – gdy aktywny jest tryb zPID.
• W sterownikach eCoal oraz BRULLI (kotły Ogniwo) – w aktywnym trybie retortowy-eCoal.

Korygując silnik dmuchawy, wpływamy na intensywność utleniania paliwa w palenisku. To najprostsze narzędzie do szybkiej optymalizacji spalania.

Szczegółowy instruktaż właściwego dawkowania opału i przedmuchów znajdziesz w poradniku opisującym czas podawania w kotle DEFRO.

Gdzie jest funkcja Korekta wentylatora DEFRO

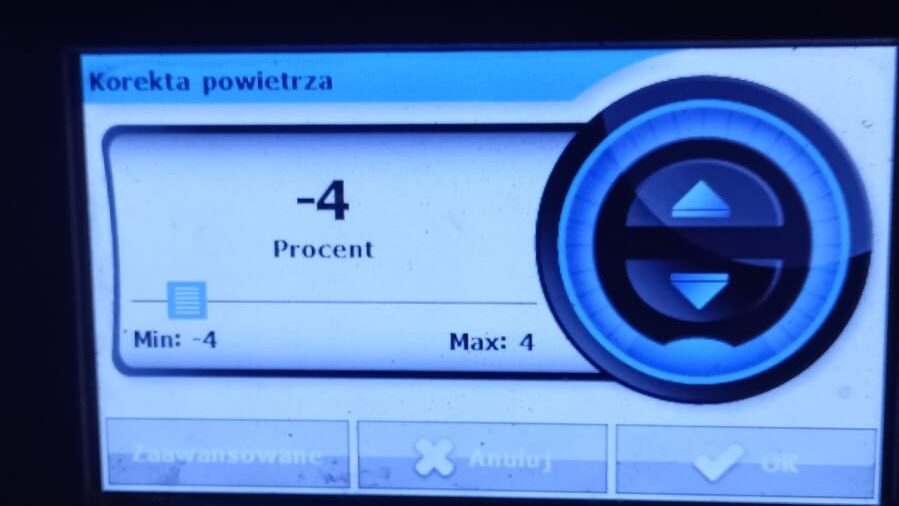

W sterownikach DEFRO korekta powietrza dostępna jest po wejściu do MENU -> Menu ustawień -> Korekta powietrza.

Pełny opis sterownika i jego funkcji znajdziesz w artykule Instrukcja DEFRO K1PV4. Jeśli w menu nie widzisz korekty powietrza, kocioł najpewniej pracuje bez PID – sprawdź brak menu serwis w Defro i SAS.

Reklamy

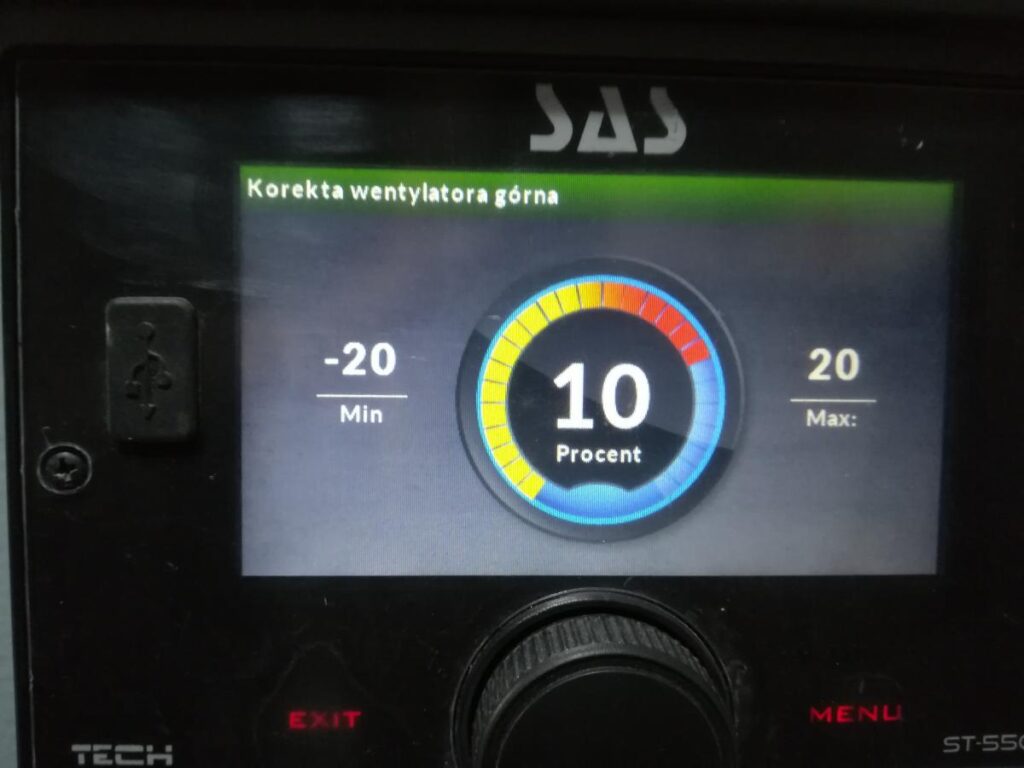

W sterownikach TECH z PID, np. ST-555 i ST-580 (kotły SAS, Kamen itp.), korekta powietrza dostępna jest po wejściu do MENU -> Menu instalatora -> Współczynniki PID -> Korekta wentylatora (korekta wentylatora górna i korekta wentylatora dolna).

Instrukcja wersji PDF sterownika SAS ST-580 TECH do pobrania

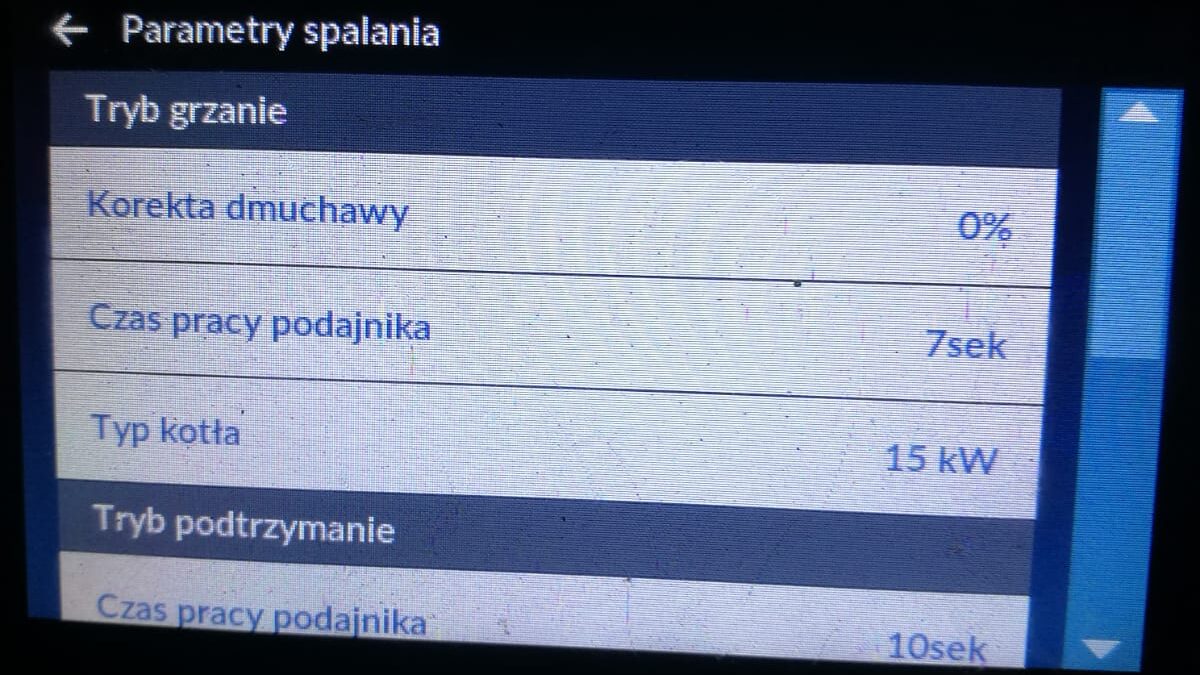

W kotłach np. Ogniwo Eko Plus lub Kamen ze sterownikiem eCoal 3.5 lub 4 korekta powietrza dostępna jest po wejściu do MENU -> Parametry sterownika -> Parametry spalania (gdy jest włączony tryb retortowy-eCoal) -> Tryb grzania – Korekta dmuchawy. Więcej o ustawieniach tego sterownika przeczytasz w artykule instrukcja sterownika eCoal Ogniwo – jak ustawić.

Co zmienia korekta powietrza w procesie spalania?

Korekta wentylatora pozwala obniżyć lub zwiększyć moc nadmuchu względem wartości domyślnie wyliczonych przez algorytm PID. Wprowadzenie korekty na minus osłabia nadmuch, natomiast wartość na plus powoduje, że dmuchawa tłoczy więcej powietrza na palnik.

Kiedy zmniejszyć korektę powietrza (korekta na minus)?

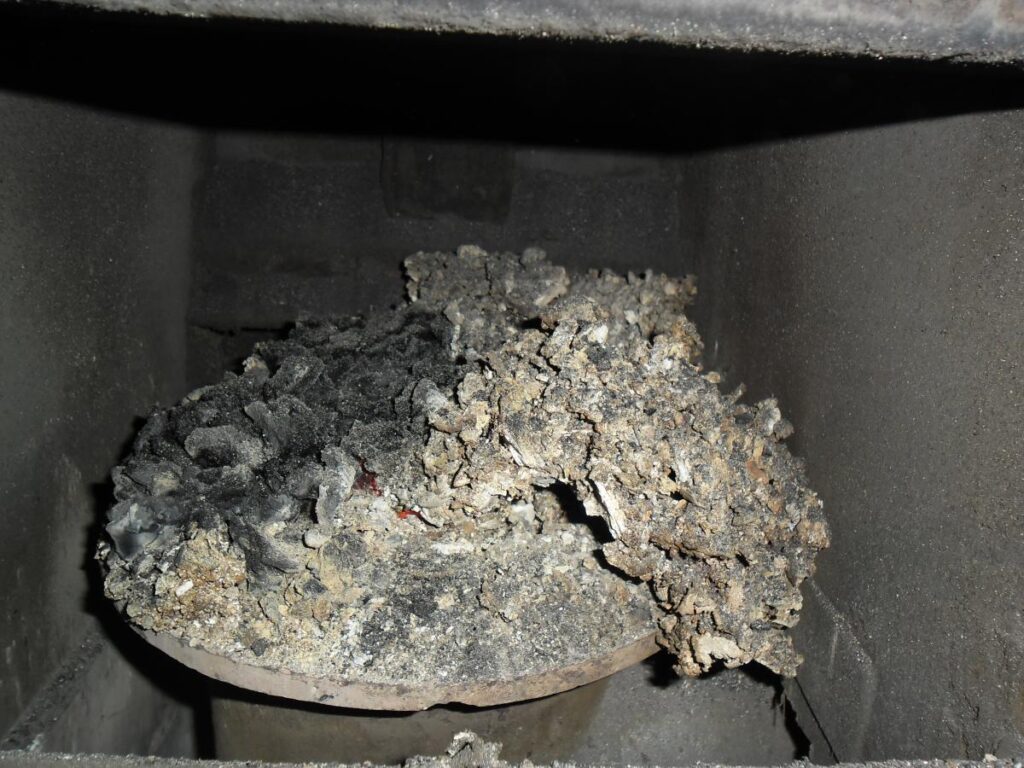

Korektę obniżamy, gdy na palenisku pojawiają się spieki:

• Powstają duże, zbite, twarde bryły popiołu lub twarda czapa na palenisku.
• Nadmierny nadmuch działa jak dmuchawa w kuźni – podnosi temperaturę żaru i stapia popiół.
• Zmniejszenie mocy wentylatora pozwala na łagodniejsze spalanie i eliminację spieków.

Kiedy zwiększyć korektę powietrza (korekta na plus)?

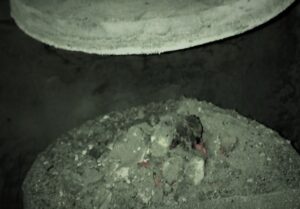

Korektę podnosimy, gdy węgiel jest niedopalony. Zwiększenie nadmuchu dostarcza tlen potrzebny do całkowitego spalenia opału. Objawy:

• z palnika do popielnika spadają czarne, nieprzepalone kawałki węgla,
• kocioł ma problem z osiągnięciem zadanej temperatury, a płomień jest ciemny i dymiący.

Jeśli mimo dodatniej korekty wentylator wyraźnie słabo dmucha, przyczyna może leżeć w samym wentylatorze lub kanale nadmuchowym – zobacz słaby nadmuch wentylatora w kotle – przyczyny.

Praktyczny przykład z ustawień terenowych prezentuje nasz case study regulacji kotła na ekogroszek, gdzie korekta parametrów całkowicie wyeliminowała taktowanie palnika.

Trending

Energylandia największy park rozrywki

Kiedy zmniejszyć korektę powietrza?

Obniżenie korekty powietrza (korekta wentylatora na minus) sprawia, że wentylator pracuje z mniejszą mocą. Jeżeli w piecu robią się duże spieki, czyli posklejane w większe kawałki resztki węgla, popiół ma rozmiary znacznie większe niż wsypany węgiel albo na ogniu tworzy się czapa ze sklejonego popiołu, to wszystko tłumi normalne spalanie i nie przepuszcza swobodnie płomienia. Właśnie obniżenie mocy wentylatora może sprawić, że spieki znikną całkowicie lub chociaż się zmniejszą, a piec będzie pracować lepiej, bo spieki utrudniają osiąganie właściwej temperatury.

Regulacji należy dokonywać stopniowo, reagując na bieżący problem na palenisku:

1. Rób korekty o mały krok: Zmieniaj wartość o 3% (np. z 0% na -3%, a następnie na -6%).
2. Odczekaj na efekt: Obserwuj palenisko po kilkunastu lub kilkudziesięciu minutach stabilnej pracy (kocioł nie może znajdować się w trybie nadzoru/postoju).
3. Problem ze spiekami: Zmniejszaj nadmuch o 3% do momentu, aż spieki znikną. Jeśli z palnika zaczną spadać czarne węgle lub ogień zacznie mocno kopcić – nadmuch jest zbyt mały.
4. Problem z niedopalaniem: Zwiększaj nadmuch o 3%. Gdy kocioł zacznie szybciej osiągać temperaturę, a popiół stanie się sypki – ustawienie jest prawidłowe. Jeżeli kopczyk na palniku zacznie się zapadać, a biały popiół będzie rozdmuchiwany po ścianach kotła – nadmuch jest za silny.

Kiedy zwiększyć korektę powietrza?

Zwiększenie korekty powietrza (korekta mocy wentylatora w górę) powoduje wzrost mocy wentylatora – wentylator dmucha mocniej. Stosujemy ją, gdy węgiel się nie dopala, a kocioł wolno osiąga zadaną temperaturę.

Jak ustawić korektę powietrza, korektę wentylatora – opis praktyczny

Dobierając nastawy korekty, zmieniaj je o 3%, a efekt sprawdzaj po kilkunastu minutach. Jeśli kocioł wszedł w NADZÓR, odczekaj, aż wróci do trybu pracy (grzania).

Regulację dopasowujemy do występującego problemu

Jeżeli są spieki

Zmniejszamy moc wentylatora – korekta w dół o 3% od aktualnej wartości. Jeśli na starcie mieliśmy już np. -3%, obniżamy dalej, czyli na -6%. Korygujemy do momentu, aż spieki znikną. Jeśli z palnika zaczną spadać nieprzepalone węgle albo ogień zrobi się bardziej czerwony i zacznie kopcić, to znak, że moc wentylatora jest już za niska – wróć o jeden krok.

Jeżeli węgiel jest niedopalony

Jeżeli kocioł nie osiąga zadanej temperatury, korygujemy moc wentylatora w górę o 3% od wartości, która była ustawiona. Jak mocno korygować? Trzeba obserwować efekty: czy korekta poprawia sytuację na palniku, temperatura zaczyna szybciej rosnąć, a węgiel się dopala, czy wręcz przeciwnie – za duży nadmuch wydmuchuje ogień i ten zaczyna gasnąć. Wtedy wiemy, że korekta jest za mocna albo że słaba jakość węgla nie pozwala poprawić spalania. Jeżeli węgiel jest dobry, efektem za mocnego nadmuchu będzie zapadanie się kopczyka na palenisku i rozdmuchiwanie jasnego popiołu wewnątrz kotła.

Korekta wentylatora zaawansowana – korekta dolna, korekta górna wentylatora

W sterownikach kotłów SAS oraz po wybraniu opcji ZAAWANSOWANE w sterownikach DEFRO można precyzyjniej korygować wentylator i jeszcze lepiej wyregulować spalanie.

Aby zrozumieć, czego dotyczy korekta dolna i górna, spójrz na wyświetlacz sterownika. Przy symbolu wentylatora jest wartość procentowa, która zmienia się w zależności od zapotrzebowania na nadmuch. Ta wartość wiąże się właśnie z korektą dolną lub górną: zmieniając korektę dolną, korygujemy moc wentylatora w zakresie jego pracy poniżej 50%. Zmieniając korektę górną, decydujemy, czy wentylator ma pracować mocniej, czy słabiej przy pracy powyżej 50%.

Jak zmieniać nastawy górnej i dolnej korekty nadmuchu?

Stosujemy te same zasady co wyżej, ale bierzemy pod uwagę konkretny zakres pracy wentylatora. Jeżeli pojawiają się SPIEKI, to najczęściej dlatego, że wentylator przy pracy blisko 100% dmucha za mocno w stosunku do parametrów danego węgla. Wystarczy wtedy zmniejszyć KOREKTĘ GÓRNĄ o kilka %, żeby spieki nie powstawały – bez zmniejszania nadmuchu przy małej mocy (praca wentylatora poniżej 50%). Jeżeli kocioł długo pracuje w niskim zakresie mocy wentylatora i nie dopala węgla, można spróbować zwiększyć KOREKTĘ DOLNĄ. Jeżeli natomiast przy minimalnej pracy wentylatora kopczyk się zapada, można zmniejszyć KOREKTĘ DOLNĄ – możliwe, że żar przestanie się cofać w dół. Gdy to nie pomoże, konieczne będzie fizyczne przysłonięcie wlotu wentylatora przesłoną lub przymknięcie szybra kominowego.

Jeśli ogrzewasz dom biomasą, sprawdzaj bieżące zużycie opału w kalkulatorze spalania pelletu Metrigo.pl – wpisuj licznik czasu pracy podajnika przed zmianą korekty i po niej, a zobaczysz, czy regulacja obniżyła wydatki na ogrzewanie.

Co oznacza procent mocy wentylatora w PID w Defro i SAS – kotły ze sterownikiem TECH

Wartość % przy ikonie wentylatora w trybie automatycznym (zPID) nie oznacza rzeczywistej mocy wentylatora. Pokazuje, w jakim stopniu wentylator pracuje w zakresie ustawionym w menu serwis. Dlaczego? Ten sam sterownik montowany jest w kotłach o różnej mocy i różnej budowie, a każdy wymaga pracy wentylatora w innym zakresie.

Ważne kocioł DEFRO i SAS

Pamiętaj, że po każdej zmianie parametru MOC KOTŁA korektę powietrza trzeba ustawić ponownie, ponieważ ulega wyzerowaniu. Jak działa wybór mocy kotła i co zmienia w nastawach, opisaliśmy w artykule menu serwis Defro i SAS – moc kotła i hallotron nadmuchu.

Często zadawane pytania (FAQ) – korekta wentylatora Defro, SAS, Ogniwo

1. Co zrobić, gdy na palniku powstają twarde spieki?

Należy zmniejszyć korektę wentylatora (ustawić wartość na minus, np. -3% lub -6%). Spieki powstają w wyniku zbyt wysokiej temperatury i nadmiaru powietrza dostarczanego do paleniska.

2. Dlaczego kocioł wyrzuca niedopalony ekogroszek do popielnika?

Najczęściej przyczyną jest zbyt mała ilość powietrza albo zbyt długie podawanie paliwa, przez co opał nie nadąża się dopalić. Zwiększ korektę wentylatora na plus (np. +3%), a jeśli to nie pomaga, sprawdź czas podawania i przerwy.

3. Czym różni się korekta dolna od górnej?

Korekta dolna zmienia moc nadmuchu w zakresie do 50% mocy pracy wentylatora (przydatne przy podtrzymaniu i niskim zapotrzebowaniu na ciepło). Korekta górna reguluje nadmuch w zakresie od 50% do 100% mocy (przydatne podczas intensywnego rozgrzewania kotła).

4. Gdzie w sterowniku eCoal Ogniwo znajduje się korekta dmuchawy?

Opcję tę znajdziesz w: MENU → Parametry sterownika → Parametry spalania → Tryb grzania → Korekta dmuchawy. Opcja jest widoczna przy włączonym trybie retortowym-eCoal.

5. Jak często sprawdzać efekty zmiany korekty powietrza?

Efektów nie widać od razu. Po zmianie nastaw o 3% należy odczekać około 15–30 minut stabilnej pracy kotła, aby ocenić wygląd płomienia oraz jakość powstającego popiołu.

6. Dlaczego po zmianie mocy kotła w sterowniku DEFRO spieki powróciły?

Zmiana parametru „Moc kotła” w sterownikach TECH/DEFRO automatycznie resetuje korektę powietrza do zera. Po modyfikacji mocy kotła należy ponownie ustawić korektę.

7. Czy wartość % wentylatora na wyświetlaczu oznacza jego pełną moc?

Nie. Wartość procentowa w trybie PID pokazuje stopień pracy wentylatora w zakresie ustawionym w menu serwis dla danego typu i mocy kotła, a nie jego maksymalne obroty.
