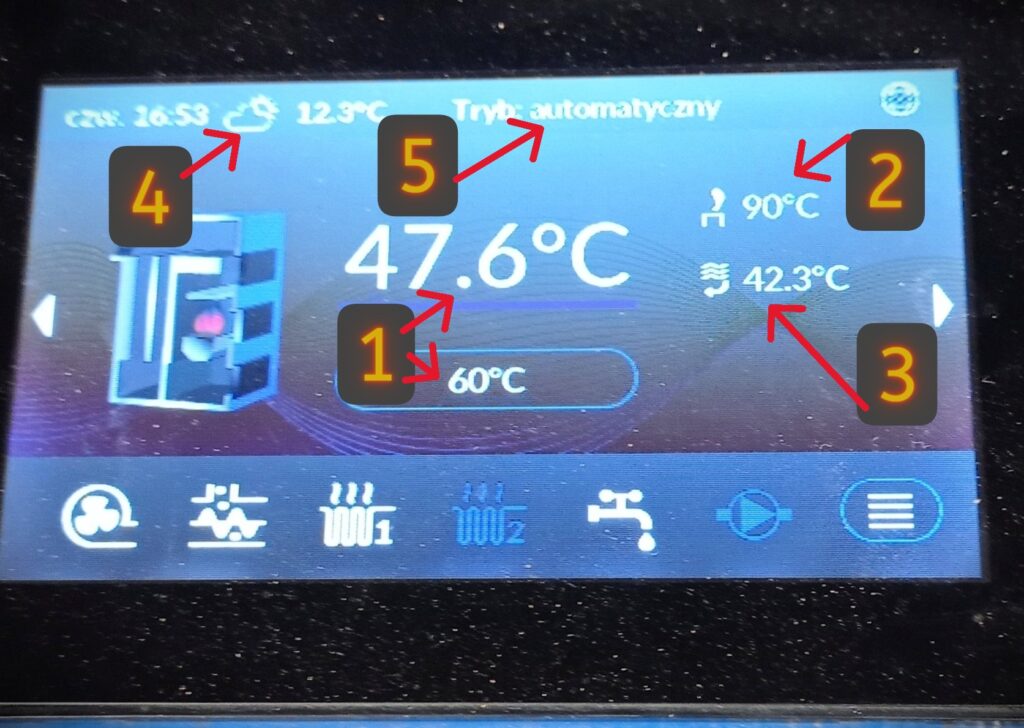

Sterownik ecoal to intuicyjne urządzenie do zarządzania pracą kotła na ekogroszek. Sterownik ecoal – opis ekranu temperatur na ekranie piec Ogniwo. Na poniższym ekranie głównym przedstawiono najważniejsze informacje, dzięki którym można szybko ocenić pracę kotła i instalacji grzewczej.

1. Temperatura kotła i temperatura zadana

• Wielka liczba pośrodku (47.6°C) to aktualna temperatura wody w kotle.
• Liczba w ramce (60°C) to temperatura zadana – czyli ta, do której kocioł ma dążyć.
• Klikając w ramkę z temperaturą zadaną, przejdziesz do szybkiego menu zmiany temperatury kotła.

2. Temperatura spalin

• Wskazywana jest jako 90°C.
• Mierzona na wylocie spalin (czopuch).
• Wskazówka: Warto regularnie czyścić czujnik spalin. Sterownik ecoal korzysta z jego odczytu do optymalizacji spalania.

3. Temperatura powrotu

• Obecna wartość: 42.3°C.
• Mierzona na powrocie instalacji (dolna rurka z tyłu kotła).
• Ważne: Temperatura powrotu powinna wynosić powyżej 50°C, aby aktywował się algorytm ochrony powrotu (jeśli został włączony).
• Ochrona powrotu może być realizowana przez:
  • zawór 4-drogowy mieszający,
  • pompę przewałową,
  • pompę CWU.

4. Temperatura zewnętrzna

• Odczyt temperatury na zewnątrz budynku – jeśli czujnik zewnętrzny jest zamontowany.
• Uwaga: Czujnik nie powinien być narażony na bezpośrednie promieniowanie słoneczne, które może zaburzyć odczyty.
• Ma znaczenie przy pracy z pogodową automatyką grzewczą.

5. Tryb pracy kotła

• Wyświetla się tu informacja, czy sterownik działa w trybie:
  • automatycznym – kocioł sam dostosowuje parametry pracy,
  • ręcznym – użytkownik sam decyduje o parametrach.
• Warto wybrać tryb odpowiedni do konfiguracji instalacji i doświadczenia użytkownika.

eCoal – co oznaczają symbole na ekranie pieca Ogniwo

Wyjaśnienie dla symboli ekranu głównego zawierającego widok pieca – Główne Symbole sterownika eCoal – instrukcja działania i znaczenie opcji.
